Втулка переходная 7:24 NT50/MSA5 для инструмента с лапкой GRIFF b114014

Назначение

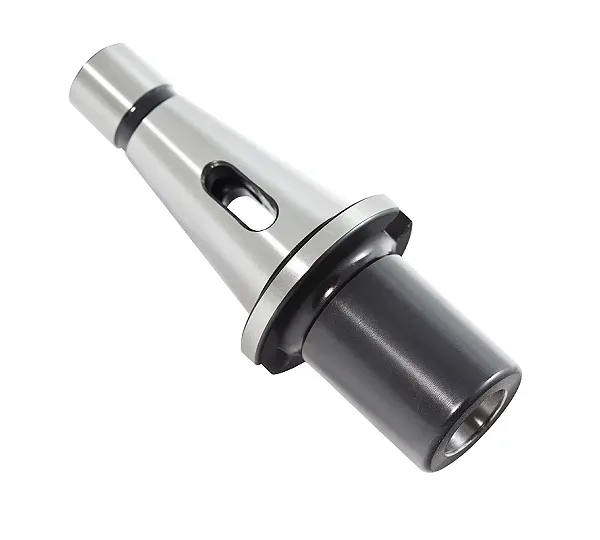

Втулка переходная Griff NT50/MSA5 предназначена для установки металлорежущего инструмента с коническим хвостовиком в шпиндель станка в случаях, когда конусы инструмента и шпинделя не совпадают. Данная оснастка, которую также называют переходным вкладышем, применяется преимущественно для фиксации сверл с коническим хвостовиком на станках, не оснащенных системой ЧПУ.

Технические характеристики

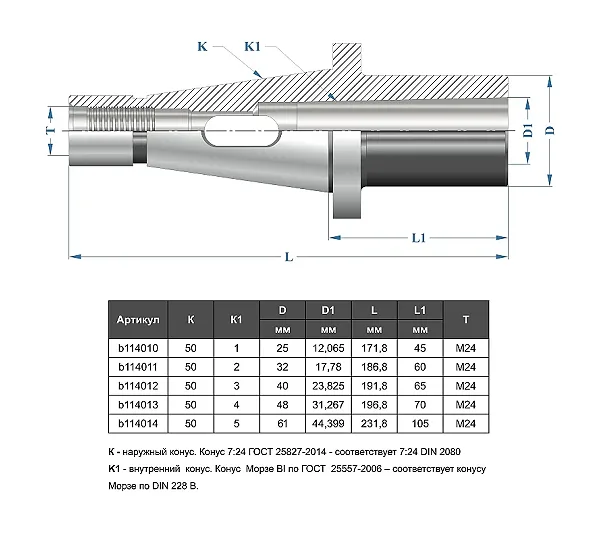

Изделие выполнено с наружным конусом 7:24 типоразмера NT50, что обеспечивает совместимость с посадочным местом шпинделя. Внутренний конус втулки соответствует стандарту Морзе 5 (BI по ГОСТ 25557-2006), что эквивалентно конусу Морзе формы B по DIN 228. Наружный конус 7:24 соответствует требованиям ГОСТ 25827-2014 и стандарту DIN 2080, предназначенному для оборудования с ручной сменой инструмента.

Соответствие нормативу

Производство втулки осуществляется в строгом соответствии с установленными отраслевыми стандартами. Геометрические параметры наружного конуса регламентированы ГОСТ 25827-2014. Применяемый для изготовления материал соответствует требованиям ГОСТ 4543-71.

Материал

Корпус переходной втулки изготовлен из легированной конструкционной стали марки 40Х. Выбор данного материала регламентирован ГОСТ 4543-71, что обеспечивает необходимые прочностные характеристики оснастки при эксплуатации в составе станочного оборудования.
