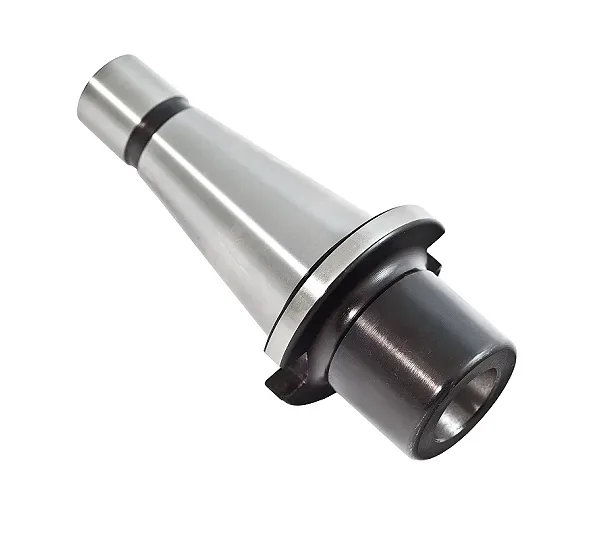

Втулка переходная 7:24 NT40/MSB4 для инструмента с резьбовой затяжкой хвостовика GRIFF b115008

Назначение

Втулка переходная GRIFF b115008 представляет собой оснастку для крепления концевых и шпоночных фрез с коническим хвостовиком на станках без ЧПУ. Изделие обеспечивает сопряжение инструмента с конусом Морзе 4 и шпинделя с конусом 7:24 типоразмера NT40, предусматривая возможность фиксации посредством резьбовой затяжки хвостовика.

Технические характеристики

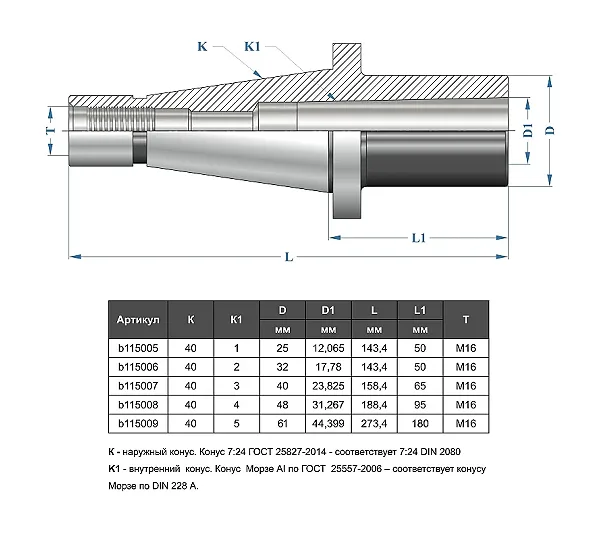

Данная втулка резьбовая спроектирована для установки в шпиндели с конусом 7:24 NT40 и адаптации под инструмент с конусом Морзе 4. Конструкция изделия оптимизирована для надежной передачи крутящего момента при работе на металлорежущем оборудовании, не оснащенном системами числового программного управления.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение изделия соответствуют требованиям стандарта DIN 2080. В части классификации и технических условий втулка ГОСТ соответствует положениям ГОСТ 25827-2014.

Материал

В качестве материала для производства направляющей втулки используется легированная сталь марки 40Х, химический состав и свойства которой регламентированы ГОСТ 4543-71. Применение данного сплава обеспечивает необходимую прочность и износостойкость оснастки в процессе эксплуатации.
