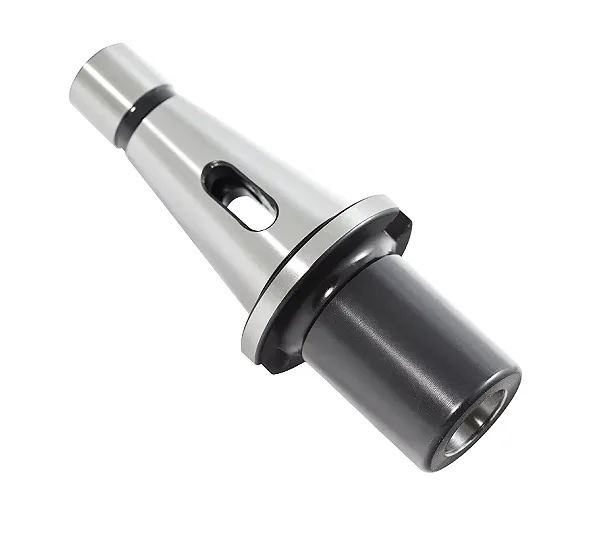

Втулка переходная 7:24 NT30/MSA2 для инструмента с лапкой GRIFF b114002

Назначение

Втулка переходная 7:24 NT30/MSA2 предназначена для установки инструмента с коническим хвостовиком в шпиндель станка в случаях, когда конусность инструмента не совпадает с конусом шпинделя. Данная оснастка применяется преимущественно для крепления сверл с коническим хвостовиком на станках, не оснащенных системой ЧПУ.

Технические характеристики

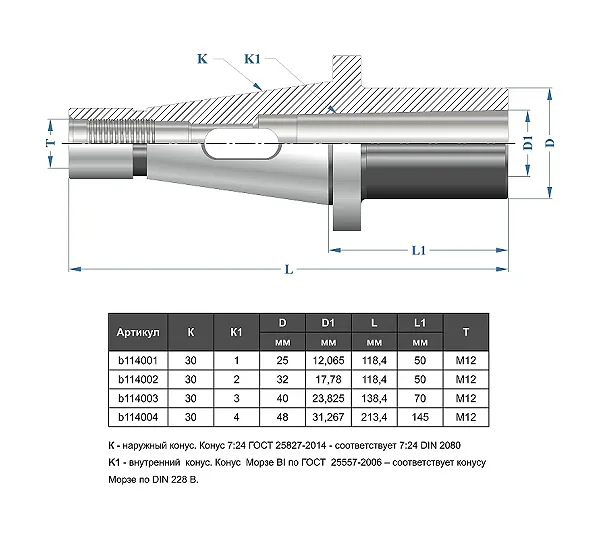

Изделие представляет собой переходной элемент с наружным конусом 7:24 стандарта NT30 и внутренним конусом Морзе 2. Наружный конус соответствует требованиям ГОСТ 25827-2014, что эквивалентно стандарту DIN 2080 для ручной смены инструмента. Внутренний конус Морзе BI соответствует стандарту DIN 228 форма B.

Соответствие нормативу

Производство втулки осуществляется в соответствии с ГОСТ 4543-71. Геометрические параметры наружного конуса регламентированы ГОСТ 25827-2014, а внутренний конус Морзе BI выполнен согласно ГОСТ 25557-2006.

Материал

Для изготовления корпуса втулки используется сталь марки 40Х, химический состав и свойства которой определены ГОСТ 4543-71. Данный материал обеспечивает необходимую прочность для эксплуатации в качестве переходного элемента, который также может именоваться как бушинг.
