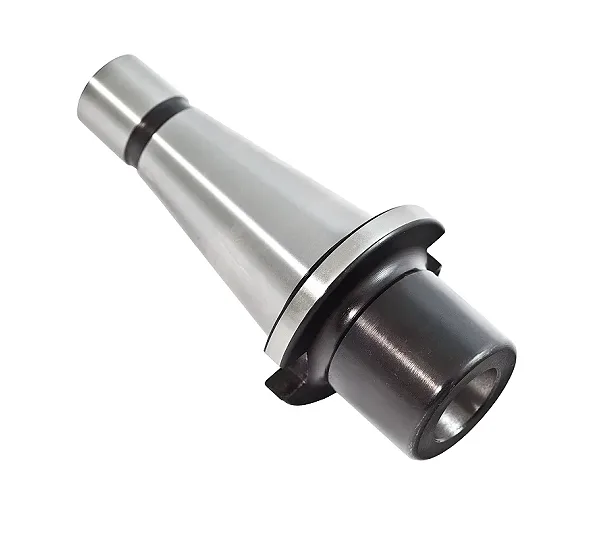

Втулка переходная 7:24 NT30/MSB3 для инструмента с резьбовой затяжкой хвостовика GRIFF b115003

Назначение

Втулка переходная GRIFF b115003 представляет собой оснастку для крепления концевых и шпоночных фрез с коническим хвостовиком на станках без ЧПУ. Изделие предназначено для инструмента с резьбовой затяжкой хвостовика, обеспечивая переход с конуса 7:24 (типоразмер NT30) на конус Морзе 3.

Технические характеристики

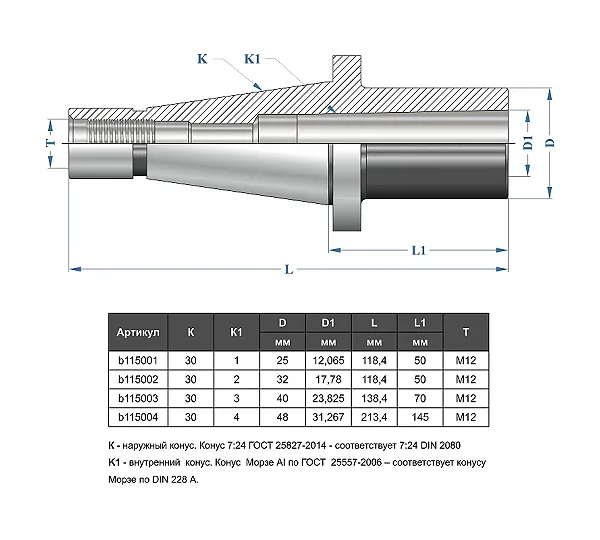

Данная втулка выполнена с хвостовиком NT30 и внутренним конусом Морзе 3. Конструкция изделия адаптирована для фиксации инструмента посредством резьбовой затяжки. В технической документации модель классифицируется как переходная втулка, выполняющая функцию адаптера для металлорежущего оборудования.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение изделия соответствуют требованиям стандарта DIN 2080. Также втулка отвечает положениям ГОСТ 25827-2014, регламентирующим параметры конусов инструментальных для станков.

Материал

В качестве материала для изготовления втулки используется сталь марки 40Х, химический состав и свойства которой регламентированы ГОСТ 4543-71. Этот конструкционный сплав обеспечивает необходимую прочность и износостойкость, требуемую для данного типа оснастки.
