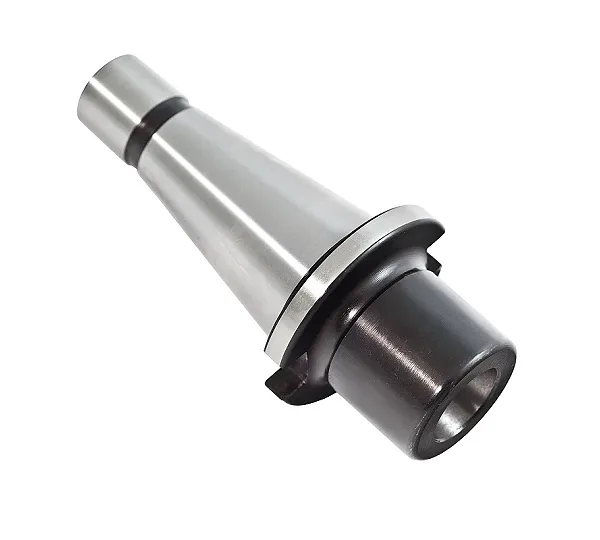

Втулка переходная 7:24 NT50/MSB3 для инструмента с резьбовой затяжкой хвостовика GRIFF b115012

Втулка переходная GRIFF b115012 представляет собой оснастку с хвостовиком NT50 (конус 7:24) и внутренним конусом Морзе 3, предназначенную для установки инструмента с резьбовой затяжкой хвостовика на станках без ЧПУ.

Назначение

Данная втулка используется для надежного крепления концевых и шпоночных фрез, имеющих конический хвостовик. Конструкция изделия адаптирована для работы с инструментом, оснащенным резьбовой затяжкой, что обеспечивает стабильность фиксации в шпинделе станка.

Технические характеристики

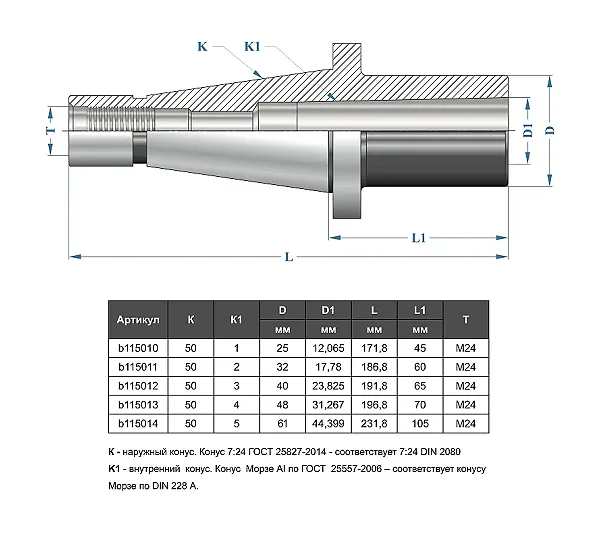

Изделие выполнено с внешним конусом 7:24 типоразмера NT50 и внутренним конусом Морзе 3. Втулка разработана для эксплуатации на металлорежущем оборудовании, не оснащенном системами числового программного управления.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение втулки соответствуют требованиям стандарта DIN 2080. Также изделие отвечает положениям ГОСТ 25827-2014, регламентирующего параметры конусов инструментальных.

Материал

В качестве материала для изготовления втулки применяется сталь марки 40Х, химический состав и свойства которой регламентируются ГОСТ 4543-71. Использование данной легированной стали обеспечивает необходимую прочность и износостойкость оснастки в процессе эксплуатации.
