Втулка переходная 7:24 NT40/MSB3 для инструмента с резьбовой затяжкой хвостовика GRIFF b115007

Назначение

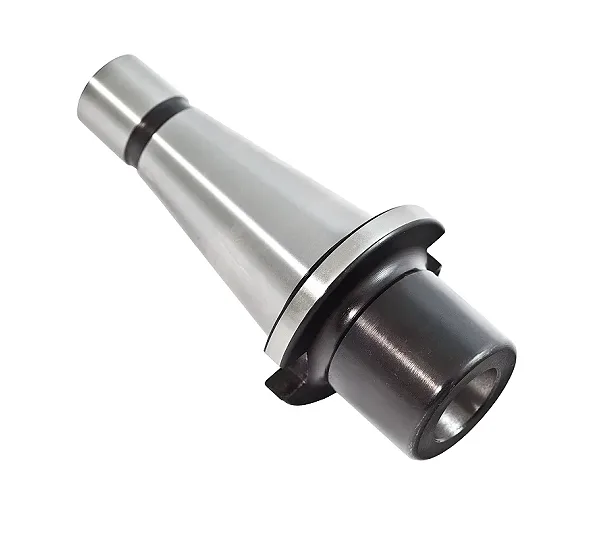

Втулка переходная Griff b115007 представляет собой оснастку для крепления концевых и шпоночных фрез с коническим хвостовиком на станках без ЧПУ. Изделие обеспечивает адаптацию инструмента с конусом Морзе 3 к шпинделям, имеющим конус 7:24 NT40, и предназначено для фиксации инструмента с резьбовой затяжкой хвостовика.

Технические характеристики

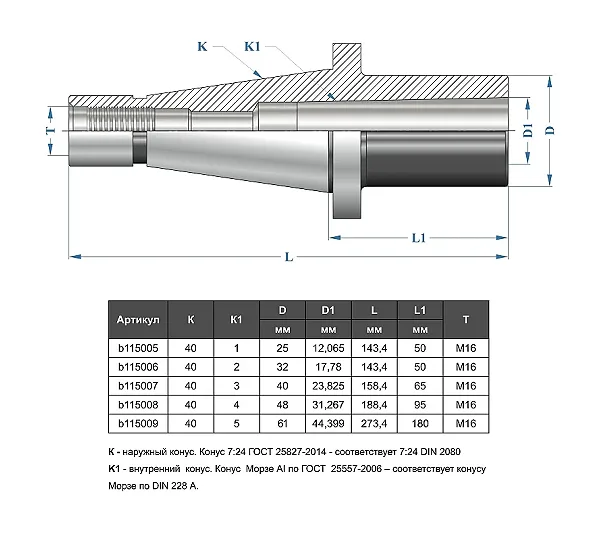

Конструкция втулки предусматривает сопряжение с хвостовиком типа NT40 и внутренним конусом Морзе 3. Данная резьбовая втулка спроектирована для обеспечения надежного базирования инструмента в шпиндельном узле при выполнении фрезерных операций.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение изделия соответствуют требованиям стандарта DIN 2080. Также втулка отвечает положениям ГОСТ 25827-2014, регламентирующего технические условия для данного типа переходной оснастки.

Материал

Для изготовления корпуса используется сталь марки 40Х, химический состав и свойства которой соответствуют ГОСТ 4543-71. Применение данной стали обеспечивает необходимую прочность и износостойкость, которыми должна обладать направляющая втулка в процессе эксплуатации.
