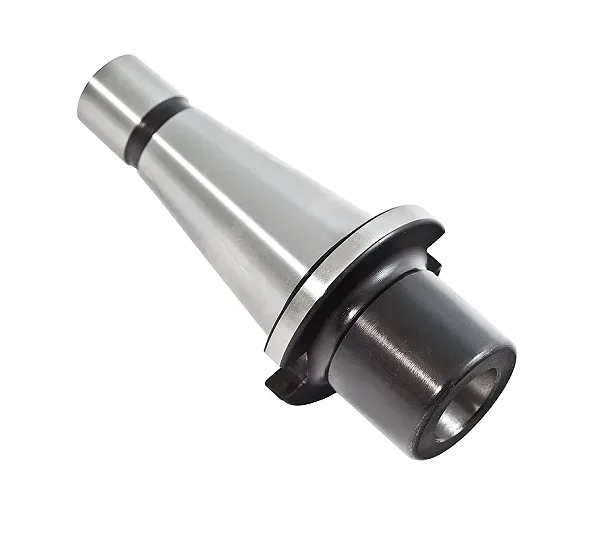

Втулка переходная 7:24 NT40/MSB2 для инструмента с резьбовой затяжкой хвостовика GRIFF b115006

Назначение

Втулка переходная Griff b115006 представляет собой оснастку для крепления концевых и шпоночных фрез с коническим хвостовиком на станках без ЧПУ. Изделие предназначено для инструмента с резьбовой затяжкой хвостовика, обеспечивая надежную фиксацию в шпинделе оборудования.

Технические характеристики

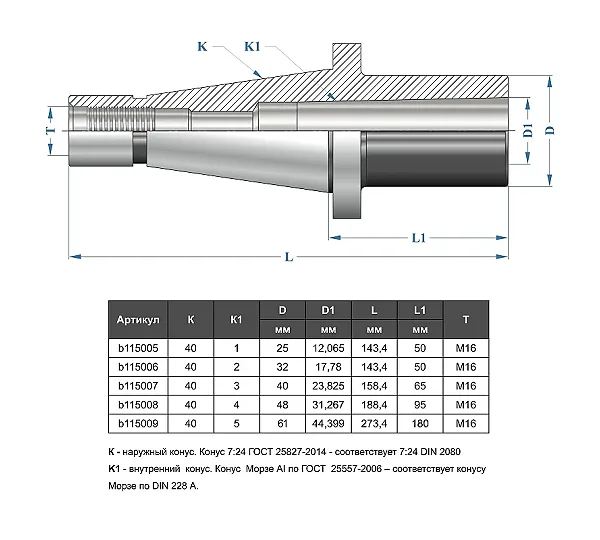

Данная втулка резьбовая оснащена хвостовиком конус 7:24 типоразмера NT40 и внутренним конусом Морзе 2. Конструкция изделия адаптирована для работы с резьбовым типом крепления, что позволяет использовать этот бушинг для интеграции инструмента с коническим хвостовиком в соответствующий посадочный узел станка.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение изделия соответствуют требованиям стандарта DIN 2080. Также втулка ГОСТ выполнена согласно спецификациям ГОСТ 25827-2014, что гарантирует соблюдение отраслевых стандартов при сопряжении с оборудованием.

Материал

Для изготовления втулки резьбовой ГОСТ применяется сталь марки 40Х, химический состав и свойства которой регламентированы ГОСТ 4543-71. Использование данного материала обеспечивает необходимую прочность и износостойкость оснастки в процессе эксплуатации.
