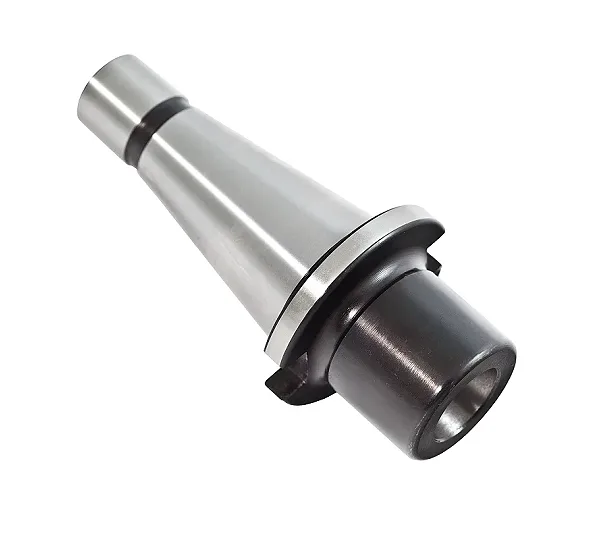

Втулка переходная 7:24 NT40/MSB5 для инструмента с резьбовой затяжкой хвостовика GRIFF b115009

Назначение

Втулка переходная 7:24 NT40/MSB5 предназначена для установки инструмента с коническим хвостовиком Морзе 5 в шпиндели станков без ЧПУ, оснащенные конусом 7:24 типоразмера NT40. Данная втулка резьбовая обеспечивает надежное крепление концевых и шпоночных фрез, поддерживая фиксацию инструмента посредством резьбовой затяжки хвостовика.

Технические характеристики

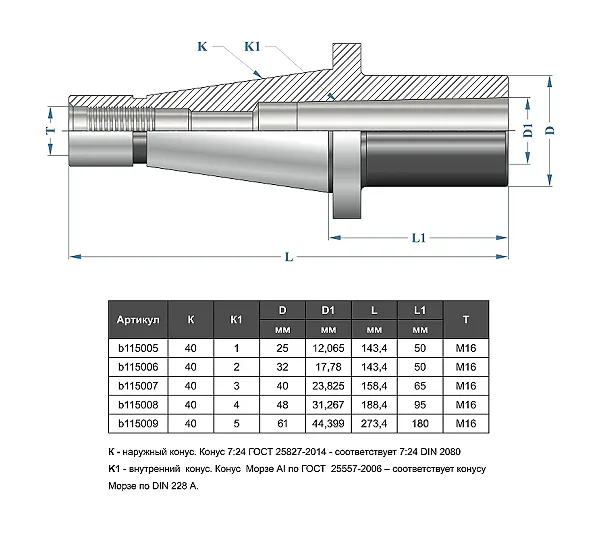

Изделие представляет собой переходной элемент с хвостовика 7:24 (NT40) на конус Морзе 5. Конструкция адаптирована для работы с инструментом, имеющим резьбовой хвостовик. В технической документации модель классифицируется как втулка переходная GRIFF b115009.

Соответствие нормативу

Геометрические параметры и конструктивное исполнение изделия соответствуют требованиям стандарта DIN 2080. Также втулка ГОСТ отвечает положениям ГОСТ 25827-2014, регламентирующим размеры и допуски для данного типа оснастки.

Материал

Для изготовления корпуса используется сталь марки 40Х, химический состав и свойства которой регламентированы ГОСТ 4543-71. Применение данной легированной стали обеспечивает необходимую прочность и износостойкость, которыми должна обладать направляющая втулка в процессе эксплуатации.
