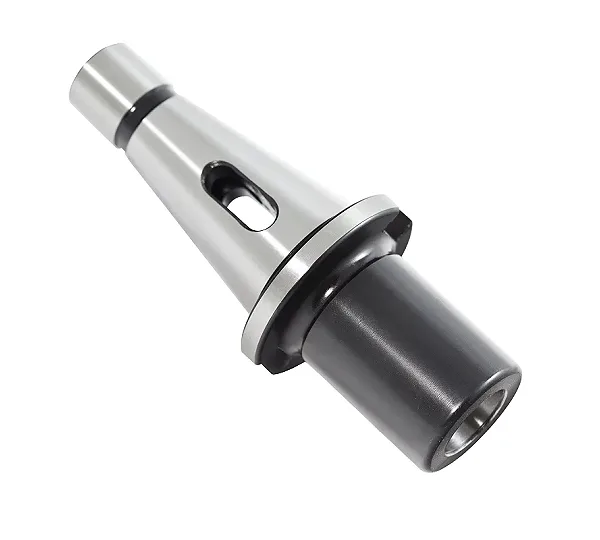

Втулка переходная 7:24 NT40/MSA3 для инструмента с лапкой GRIFF b114007

Назначение

Втулка переходная 7:24 NT40/MSA3 Griff b114007 представляет собой станочную оснастку для установки инструмента с коническим хвостовиком в шпиндель при несовпадении их конусности. Данная втулка предназначена для фиксации сверл с конусом Морзе и эксплуатации на металлорежущем оборудовании без системы ЧПУ.

Технические характеристики

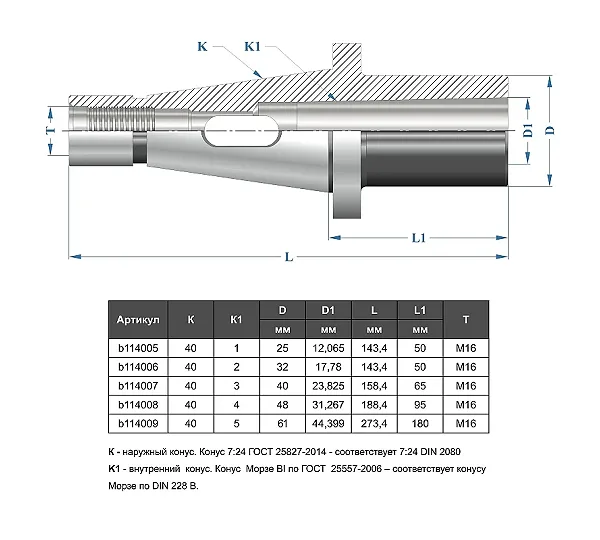

Изделие оснащено наружным конусом 7:24, соответствующим стандарту ГОСТ 25827-2014, что обеспечивает совместимость с DIN 2080 для ручной смены инструмента. Внутренний конус Морзе 3 выполнен согласно ГОСТ 25557-2006 и соответствует стандарту DIN 228 форма B. Хвостовик модели имеет типоразмер NT40.

Соответствие нормативу

Производство втулки регламентировано требованиями ГОСТ 25827-2014 в части геометрии конуса 7:24. При изготовлении изделия применяется сталь марки 40Х, химический состав и свойства которой соответствуют положениям ГОСТ 4543-71.

Материал

В качестве конструкционного материала для данного бушинга используется легированная сталь 40Х. Выбор данного сплава обеспечивает необходимые эксплуатационные характеристики оснастки в соответствии с установленными отраслевыми стандартами.
