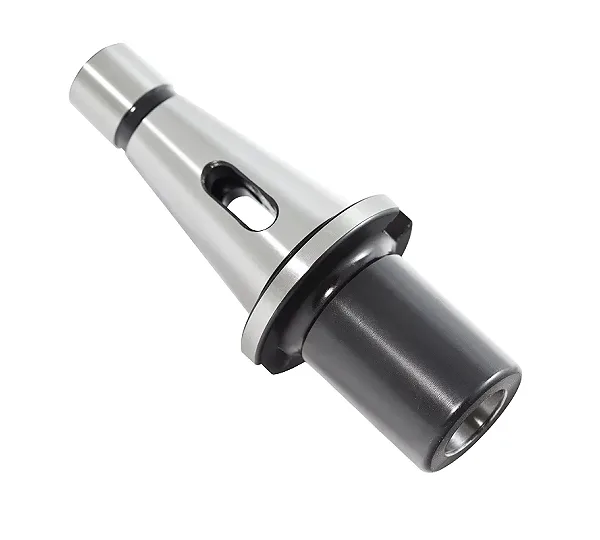

Втулка переходная 7:24 NT40/MSA4 для инструмента с лапкой GRIFF b114008

Назначение

Втулка переходная 7:24 NT40/MSA4 производства Griff предназначена для установки инструмента с коническим хвостовиком в шпиндель станка в случаях, когда конусы инструмента и шпинделя не совпадают. Данное изделие, которое также может называться гильзой, применяется преимущественно для фиксации сверл с коническим хвостовиком на металлорежущем оборудовании без системы ЧПУ.

Технические характеристики

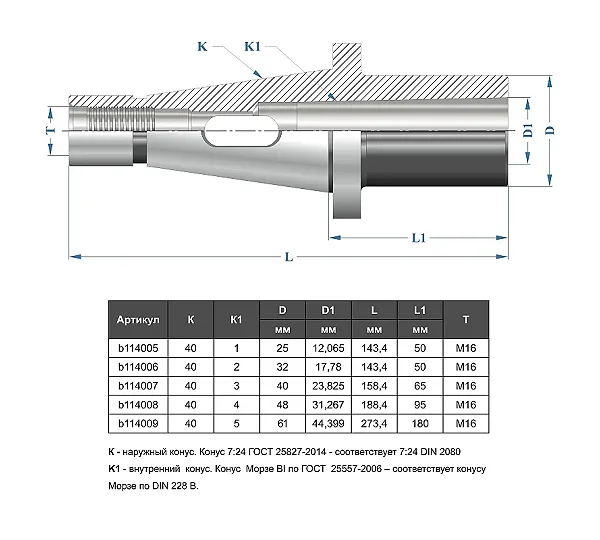

Конструкция оснастки предусматривает наружный конус 7:24 типоразмера NT40, соответствующий стандарту ГОСТ 25827-2014 и DIN 2080, что обеспечивает возможность ручной смены инструмента. Внутренняя часть изделия выполнена под конус Морзе 4 (MSA4), соответствующий конусу Морзе BI по ГОСТ 25557-2006 и DIN 228 (форма B).

Соответствие нормативу

Геометрические параметры и стандарты исполнения втулки соответствуют требованиям ГОСТ 25827-2014. При изготовлении изделия соблюдаются технические условия, регламентированные для данного типа станочной оснастки.

Материал

В качестве материала для производства втулки используется сталь марки 40Х. Химический состав и физические свойства используемого сырья соответствуют требованиям ГОСТ 4543-71.
