Втулка переходная 7:24 NT50/MSA4 для инструмента с лапкой GRIFF b114013

Назначение

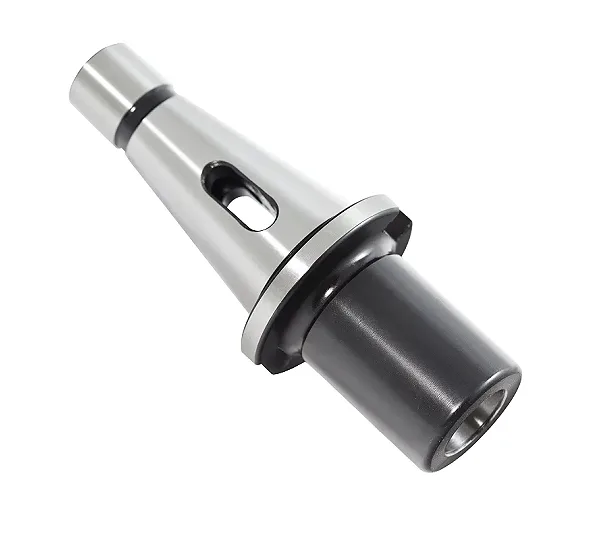

Втулка переходная 7:24 NT50/MSA4 производства Griff предназначена для установки металлорежущего инструмента с коническим хвостовиком в шпиндель станка в случаях, когда конусы инструмента и шпинделя не совпадают. Данная втулка используется преимущественно для крепления сверл с коническим хвостовиком на станках, не оснащенных системой ЧПУ.

Технические характеристики

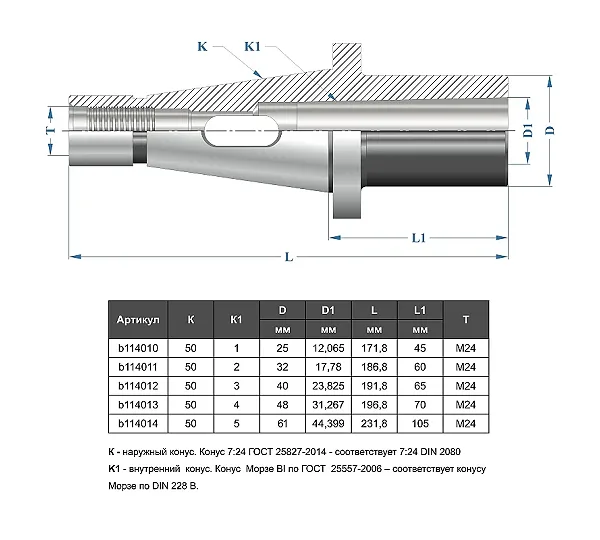

Изделие оснащено наружным конусом 7:24 типоразмера NT50, который соответствует стандарту ГОСТ 25827-2014 и DIN 2080, что обеспечивает возможность ручной смены инструмента. Внутренний конус втулки выполнен по стандарту конуса Морзе 4 (MSA4), соответствующему ГОСТ 25557-2006 и DIN 228 (форма B).

Соответствие нормативу

Геометрические параметры и конструктивное исполнение втулки соответствуют требованиям ГОСТ 25827-2014. При производстве данного вспомогательного инструмента соблюдаются технические условия, регламентирующие использование материалов согласно ГОСТ 4543-71.

Материал

В качестве материала для изготовления втулки применяется сталь марки 40Х. Выбор данной марки стали регламентирован требованиями ГОСТ 4543-71, обеспечивающими необходимые эксплуатационные свойства изделия.
