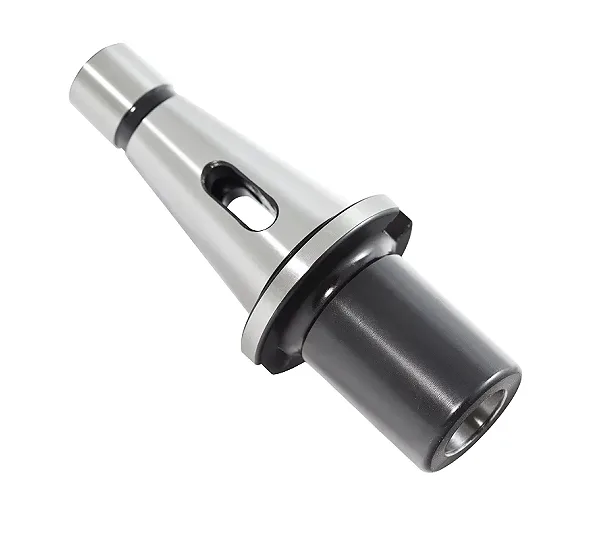

Втулка переходная 7:24 NT40/MSA2 для инструмента с лапкой GRIFF b114006

Назначение

Втулка переходная 7:24 NT40/MSA2 Griff b114006 представляет собой оснастку для установки инструмента с коническим хвостовиком в шпиндель станка при несовпадении их конусности. Данное изделие, которое также называют переходным вкладышем, предназначено для фиксации сверл с коническим хвостовиком на металлорежущем оборудовании без системы ЧПУ.

Технические характеристики

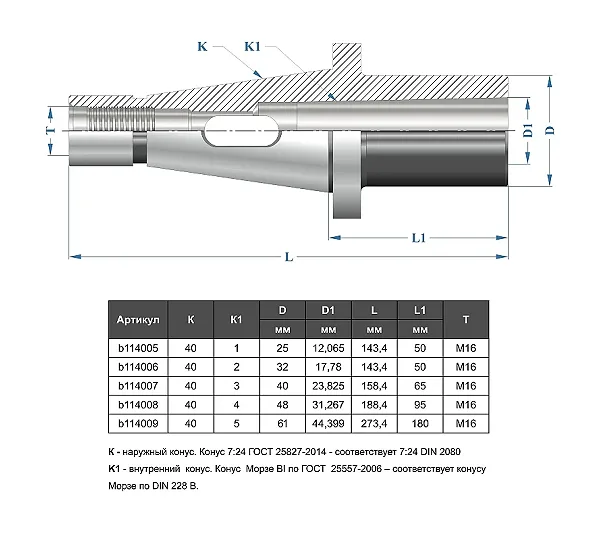

Конструкция оснастки предусматривает наружный конус 7:24, соответствующий стандарту ГОСТ 25827-2014, что обеспечивает совместимость с конусом 7:24 DIN 2080, предназначенным для ручной смены инструмента. Внутренний конус изделия выполнен по стандарту конуса Морзе 2 (BI) согласно ГОСТ 25557-2006, что соответствует конусу Морзе формы B по DIN 228. Хвостовик втулки выполнен в типоразмере NT40.

Соответствие нормативу

Геометрические параметры наружного конуса изделия регламентированы ГОСТ 25827-2014. При производстве втулки используется сталь марки 40Х, химический состав и свойства которой соответствуют требованиям ГОСТ 4543-71.

Материал

Корпус втулки изготовлен из легированной конструкционной стали 40Х. Выбор данного материала обеспечивает необходимую прочность и износостойкость оснастки при эксплуатации в условиях станочной обработки.
