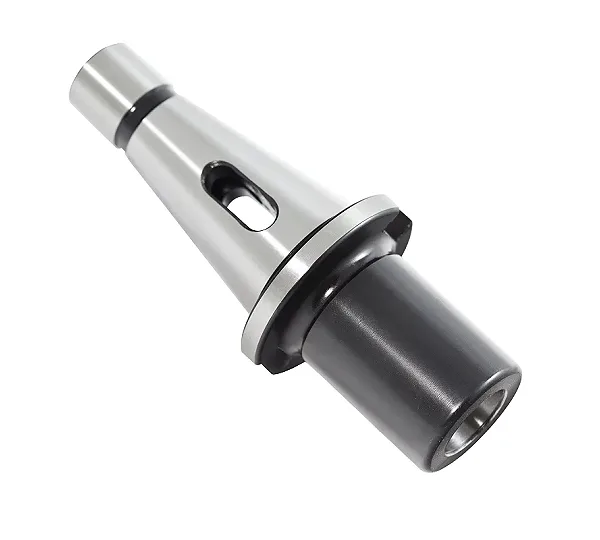

Втулка переходная 7:24 NT50/MSA3 для инструмента с лапкой GRIFF b114012

Назначение

Втулка переходная 7:24 NT50/MSA3 Griff b114012 представляет собой оснастку для установки инструмента с коническим хвостовиком в станочный шпиндель при несовпадении их конусности. Данная втулка предназначена для эксплуатации на станках без ЧПУ и преимущественно используется для надежного крепления сверл с коническим хвостовиком.

Технические характеристики

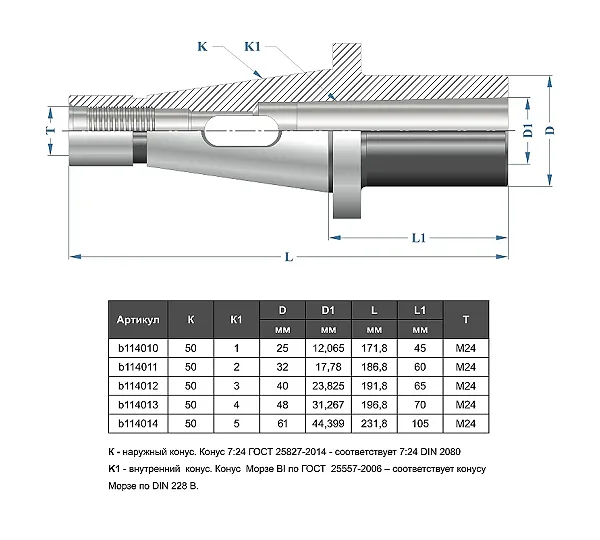

Изделие оснащено наружным конусом 7:24, соответствующим стандарту ГОСТ 25827-2014, что также эквивалентно DIN 2080 для ручной смены инструмента. Внутренний конус представляет собой конус Морзе 3 (BI по ГОСТ 25557-2006), соответствующий стандарту DIN 228 форма B. Хвостовик втулки выполнен в типоразмере NT50.

Соответствие нормативу

Конструкция и параметры изделия отвечают требованиям ГОСТ 25827-2014. При производстве данной втулки соблюдаются технические условия, регламентированные ГОСТ 4543-71.

Материал

Для изготовления корпуса используется сталь марки 40Х. Данный материал выбран в соответствии с требованиями ГОСТ 4543-71, обеспечивающими необходимые эксплуатационные свойства для работы в составе станочного оборудования.
