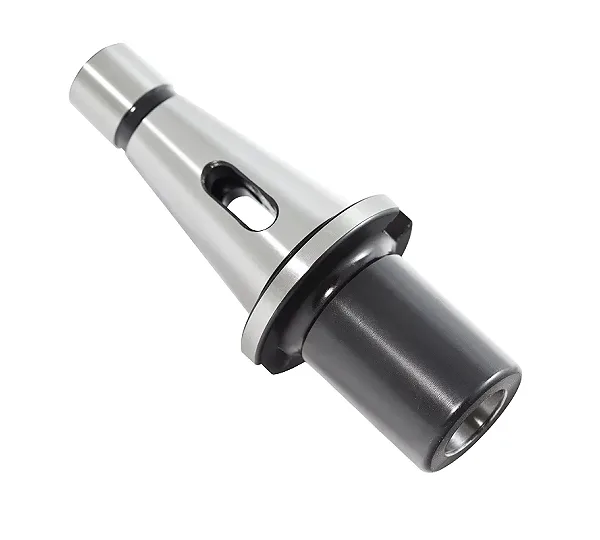

Втулка переходная 7:24 NT30/MSA3 для инструмента с лапкой GRIFF b114003

Назначение

Втулка переходная 7:24 NT30/MSA3 Griff b114003 предназначена для установки металлорежущего инструмента с коническим хвостовиком в шпиндель станка в случаях, когда конусы инструмента и шпинделя не совпадают. Данная втулка используется преимущественно для фиксации сверл с коническим хвостовиком на станках, не оснащенных системой ЧПУ.

Технические характеристики

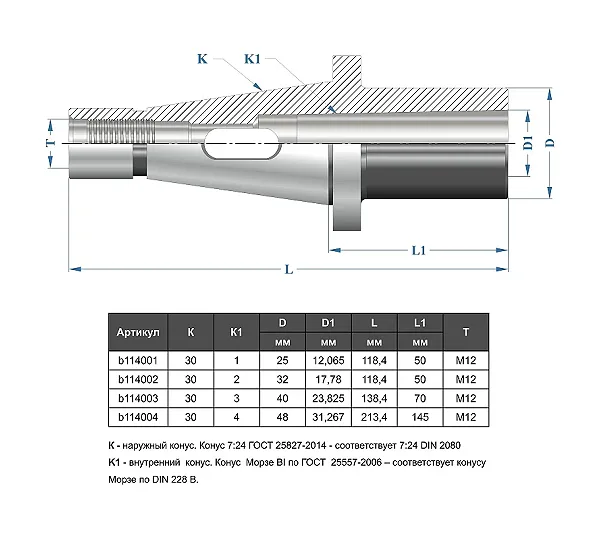

Изделие выполнено с наружным конусом 7:24, соответствующим стандарту ГОСТ 25827-2014, что также эквивалентно DIN 2080 и предназначено для ручной смены инструмента. Внутренний конус представляет собой конус Морзе 3 (BI) по ГОСТ 25557-2006, соответствующий стандарту DIN 228 форма B. Хвостовик модели имеет типоразмер NT30.

Соответствие нормативу

Производство втулки осуществляется в строгом соответствии с требованиями ГОСТ 4543-71, регламентирующего параметры используемых сталей. Геометрические параметры наружного конуса соответствуют ГОСТ 25827-2014.

Материал

В качестве материала для изготовления данного переходного элемента, который также может выступать как бушинг, используется легированная сталь марки 40Х.
