Втулка переходная 7:24 NT50/MSA2 для инструмента с лапкой GRIFF b114011

Назначение

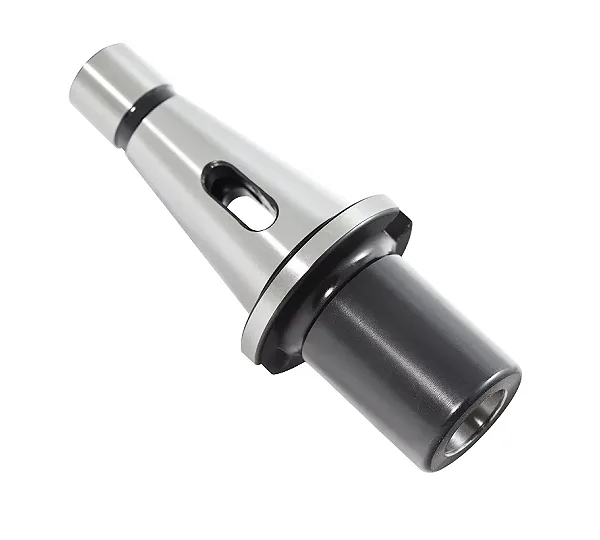

Втулка переходная 7:24 NT50/MSA2 Griff b114011 представляет собой станочную оснастку, предназначенную для установки инструмента с коническим хвостовиком в шпиндель станка при несовпадении их конусных параметров. Данное изделие, которое также может именоваться как гильза, применяется преимущественно для фиксации сверл с коническим хвостовиком на оборудовании, не оснащенном системой ЧПУ.

Технические характеристики

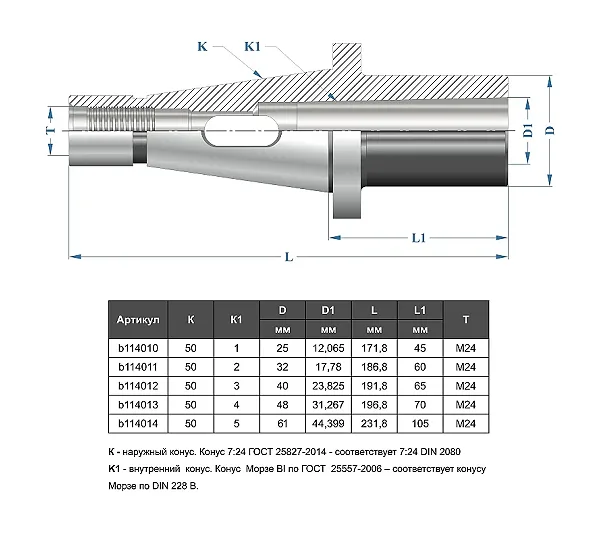

Конструкция втулки предусматривает наличие наружного конуса 7:24, соответствующего стандарту ГОСТ 25827-2014, что эквивалентно DIN 2080 и обеспечивает возможность ручной смены инструмента. Внутренний конус изделия выполнен по стандарту конуса Морзе 2 (BI) согласно ГОСТ 25557-2006, что соответствует требованиям DIN 228 (форма B). Хвостовик модели имеет типоразмер NT50.

Соответствие нормативу

Изделие изготовлено в строгом соответствии с требованиями государственных стандартов. Геометрические параметры наружного конуса регламентированы ГОСТ 25827-2014, а выбор материала для производства основывается на положениях ГОСТ 4543-71.

Материал

Для производства втулки используется сталь марки 40Х. Выбор данного материала регламентирован ГОСТ 4543-71, что обеспечивает необходимые эксплуатационные свойства оснастки при работе в составе станочного шпинделя.
